正航儀器整理電線電纜拉鋪設備卻式尺寸
2015-07-31 來源：正航儀器 作者：小曾 閱讀：次
正航儀器整理電線電纜拉鋪設備卻式尺寸
1 范圍
本標準規定了電線電纜導體校線設備的現式尺寸。
本標準適用于電線電纜導體校線設備產品的設計、制造、驗收和鑒定。
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注目朔的引用文件，其最新版本適用于本標準。
GB/T321 優先數和優先數系(GB廳321…2005. ISO 3. 1973. IDTl
GB/T29∞.40 電工名詞術語電線電纜專用設備
JB/T8997 (所有部分) 電線電纜大孔役機用線盤
3 術語和定義
確立的以及下列術語和定義適用于本標準。
3.1非滑動武拉錢機拉線輪的線速度與輪工作表面上被拉線材的線速度保持的拉線機。
3.2滑動武拉盤撞機
線輪的線速度太子輪工作襲窗上被拉線材的線速度，被拉線材與輪工作表E司有一定滑動的拉線機。
3.3按線輪
線材纏繞于1套上，并將線材攏過模具實現拉力與壓力同時作用于線材，改變線材形狀或尺寸的輪子。拉線輪的裂式有塔輪式和等役輪式。
3.4定速輪
拉線機的最后一個拉線輪，用于測定被拉線材的線速度
3.5單頭檢錢機
根迸線和出線的投錢機。
3.6多頭技線機
同時多根迸線和多根出線的拉線機。
4 一般規定
4.1 尺寸的取定應有科學依據，并貫徹GB廳321 的規定，盡可能按優先數和優先數系取值。
4.2 產品使用中的關鍵要素m明確規定尺寸。下列要素為拉線機使用中的關鍵要:
——產品內部和外部的接口尺寸:
——互換性尺寸;
——標示技線機系列規格的尺寸:
——安裝用地腳螺孔尺寸，相關的工藝尺寸和外形尺寸。
4.3 位線機的投線部分、連續退火裝毀和收放線裝置的主要尺寸$.互相銜接，保證各部分的功能協調一致。
4.4 收線裝置的線盤應符合JB/T 8997的規定:必要時，可用更換頂錐的方法適用于同規格的PNS型線盤。
5 模架
5.1 到式
模架型式如下:
——上穿模式:
——上下穿模式:
——輪底穿模式。
5.2 模具和模座尺寸

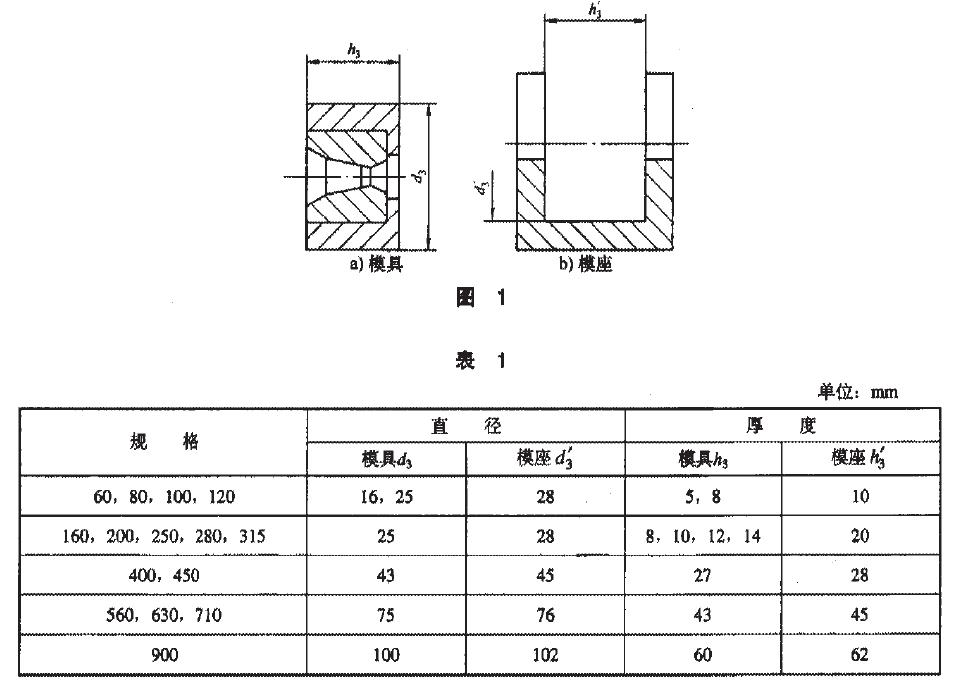

模具和模座尺寸見圖1 ，并且挺符合表l 的規定。
6 拉線輪
6.1 拉線輪到式
6.2 拉線輪尺寸

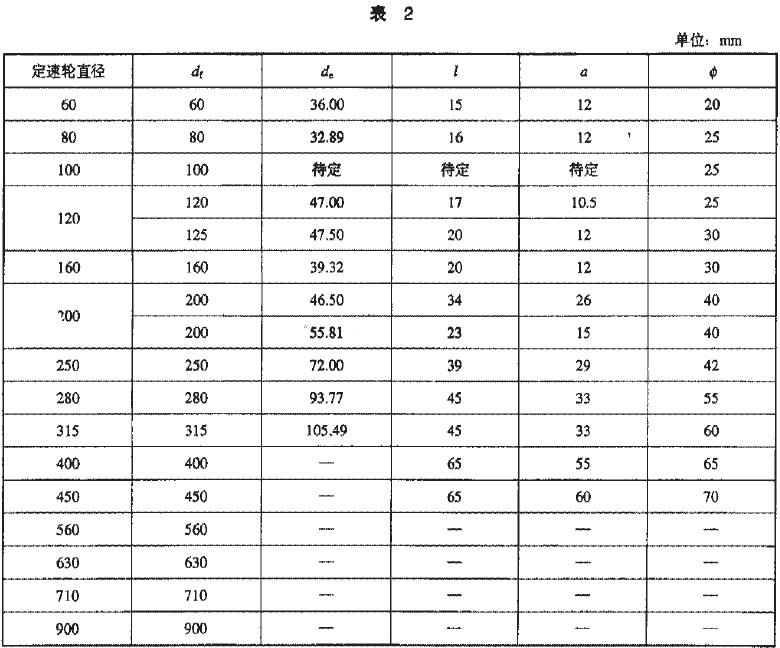

拉線輪尺寸應符合表2的規定見圖2 。
7 收線裝置
7.1 收線型式出式
收線型式如下：
——成盤收線，單盤式或雙盤式:
——成圓收線。
